GCS型低压抽出式开关柜体装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)HZ、额定工作电压为380V(400V) 、(660V) ，额定电流为4000A及以下的发电、电动机集中控制、无功率补偿等低压成套配电装置。

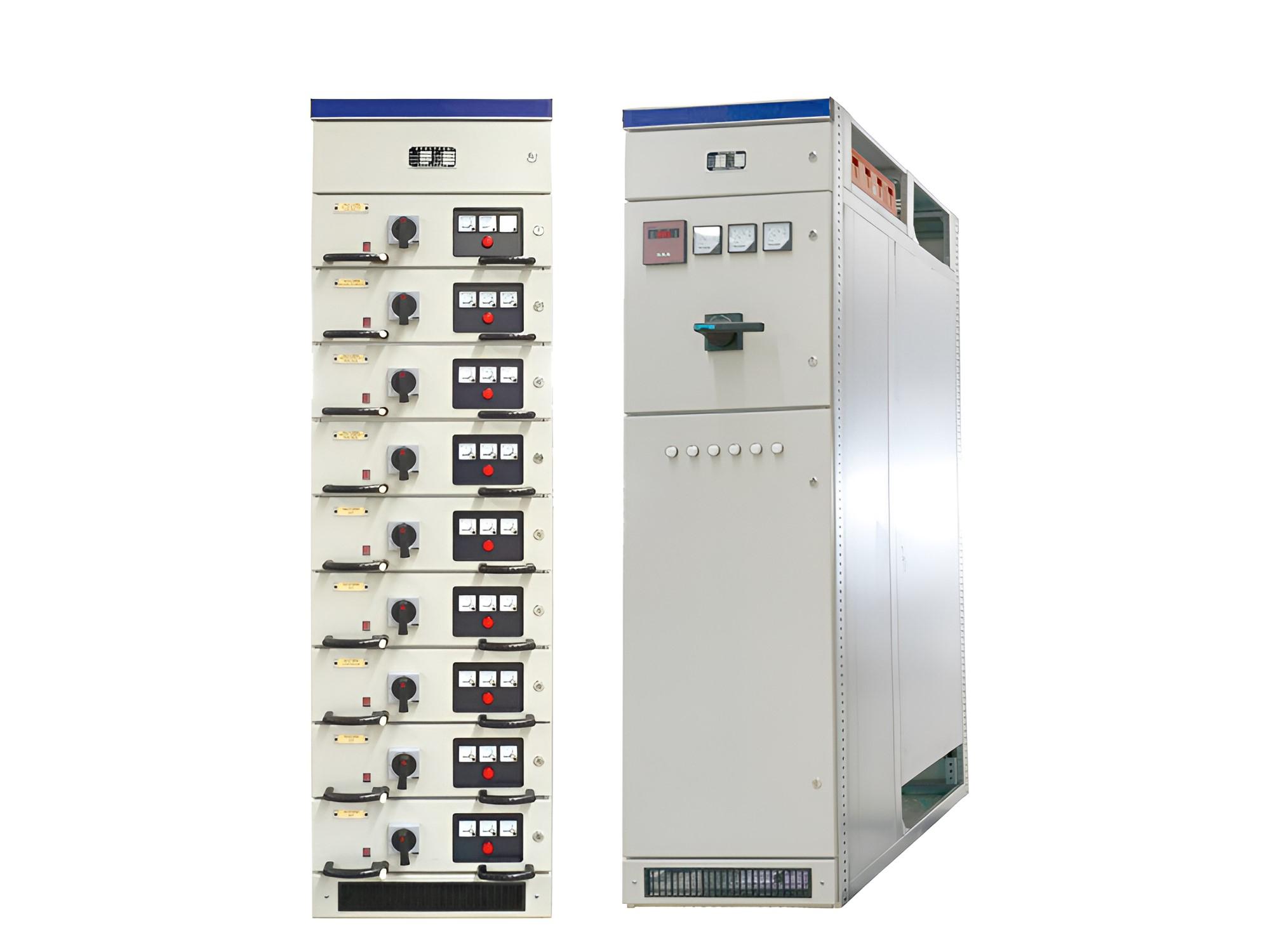

GCS低压开关柜产品结构

●主构架采用8MF开口型型钢，由2.5mm冷扎板冷弯而成，在型钢的三侧面分别有模数为20mm和100mm，F9.2mm的安装孔具有强度高，便于?；沧暗奶氐?。

●抽屉类型分为1/2单元，1单元，2单元，3单元四个尺寸系列，回咱额定电流在400A及以下。

●组装灵活、结构紧凑、通用性强，安全性能好、压缩场地、装配方便。

ABB品牌开关配电柜产品特点

1、柜内塑壳断路器选用ABB  Tmax XT系列, 此系列优秀的限流特性能够节约用铜量和配电盘中的尺寸，是一种具有高选择性价值和非常紧凑的电机保护解决方案；

2、柜内开关分成5组排列，最上一排为总开关，其余4排为分开关，此设计更好的预留了使用者的接线方便性 ；
