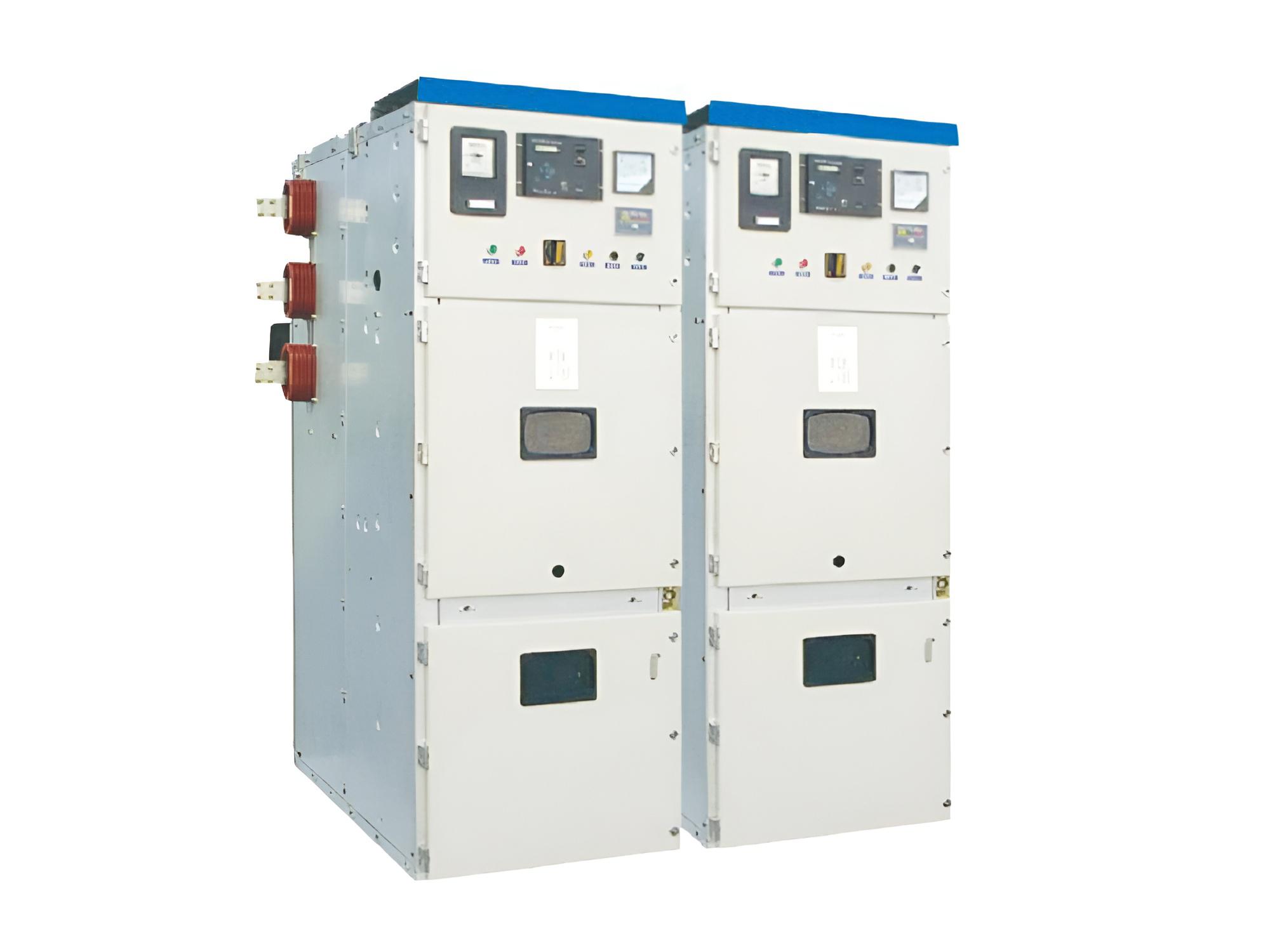

KYN28A-12开关柜是国内目前比较常见的一种高压开关柜，全名称为：户内金属铠装移开式开关设备。额定电压 3.6kV~12kV，其特点是配装的真空断路器为中置式，即断路器位于开关柜前柜的中部，因此下部空间节省下来可用于其它方案的扩展或作为电缆室用。

KYN28A-12开关柜产品结构

1.产品的外壳由覆铝锌钢板经CNC机床加工成形后而用螺栓组装而成，具有很高的机械强度，有效地保证外形的精确和美观，柜门是用电泳涂复漆，然后上釉瓷烘烤而成，具有较高的抗冲击、耐腐蚀能力。产品外具有IPX4的防护等级。

2.主开关可配置ABB公司产的可抽出式VD4型真空断路器、C3系列固定负荷开关、HA型SF6断路器和真空接触器，也可配置VS1真空断路器。

3.VS1真空断路器其底盘车与VD4型通用，导电部分结构与VD4相似，真空管采用VD4系列真空开关管，具有电磁操动和弹簧操动主式可供选择。其造价适宜。

4.无论是选用那种断路器，其空气绝缘距离均能保证大于125mm。各种断路器均具有长寿命、高参数、少维护、体积小的独特优点。
