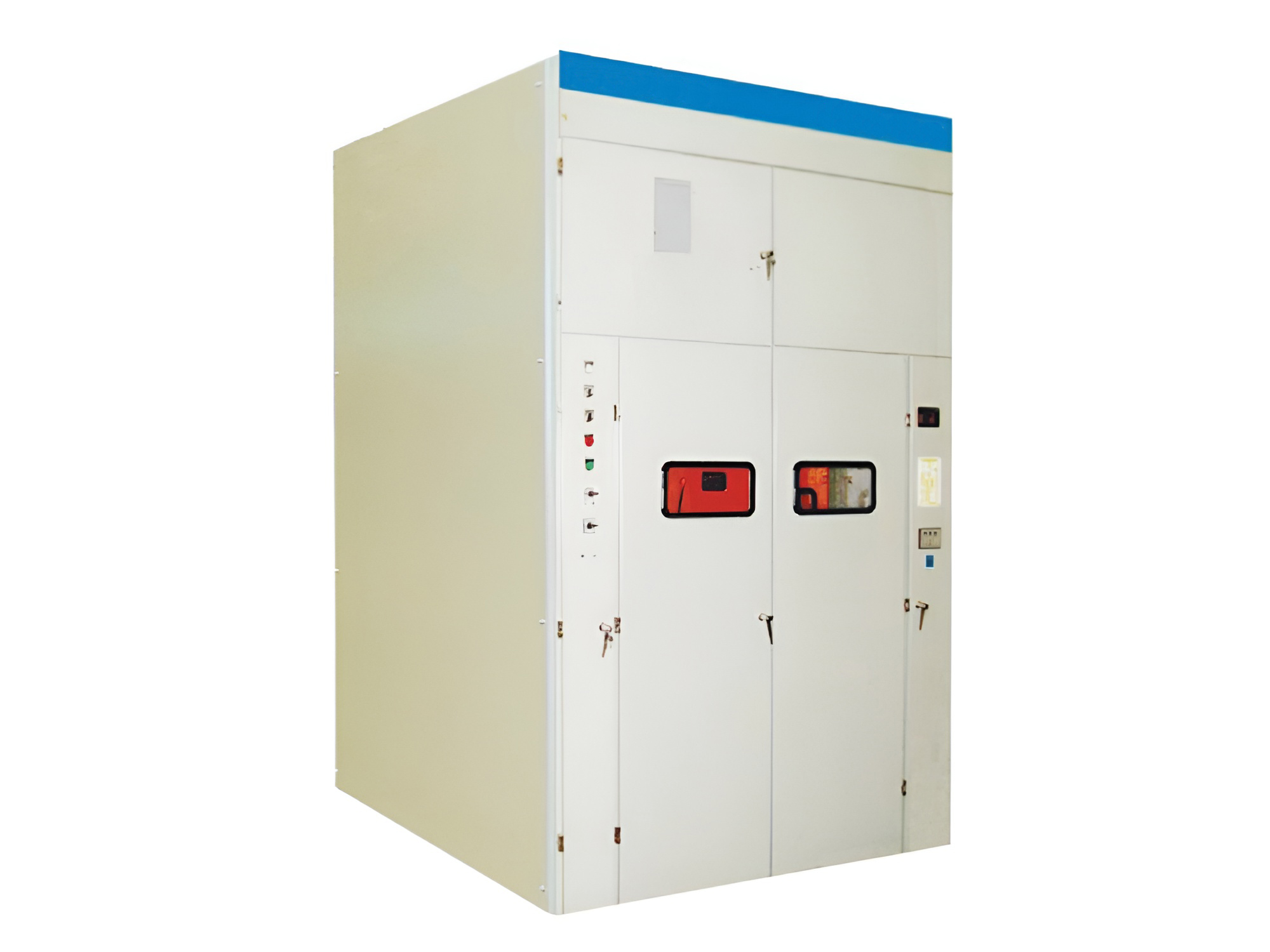

KYN61-40.5(Z)型铠装移开式交流金属封闭开关设备(以下简称“开关设备”)它适用于三相交流50Hz电力系统，用于发电厂、变电所及工矿企业的配电室接受和分配电能之用，并对电路实行控制、?；ぜ凹嗖狻?img src="/static/upload/2023/06/29047744.jpg" title="凯装式金属封闭开关柜.jpg" alt="凯装式金属封闭开关柜.jpg" width="800" height="600"/>

KYN61-40.5(Z)型铠装移开式交流金属封闭开关设备产品结构

开关柜结构GB3906-2006和IEC298中销装金属封闭开关设备标准而设计，整体由柜体和可抽出部分(手车)两部分级组成。柜体结构为组装式，用螺栓栓接组合成型，用金属隔板将开关柜体内部分隔为断路器室、主母线室、电缆室和继电器仪表室。外壳防护等级达到IP3X，各隔室间防护等级为IP2X，并且所有金属结构件可靠接地，主回路系统的隔室间有独立排气的压力释放通道。

手车根据用途可分为新路器手车，电压互感器手车、计量手车、隔离手车等，各类手车的外形尺寸相同，相同用途的手车具有良好的万换性:手车在柜内有试验/隔离位置和工作位，每一外位置都设有联销装置以保证手车外干以上两位置时不能随便移动。

KYN61-40.5(Z)型铠装移开式交流金属封闭开关设备产品特点

●柜体采用敷铝锌板经数控设备加工成型后，用螺栓拼接或铆接而成，结构为全拼装式。

●可同时配装ZN85-40.5真空断路器手车、VN1、VD4或HD4真空断路器手车，开关柜主母线贯通无需过渡柜转接。

●电缆室空间充裕，相间可保证空气净距大于300mm，相间无需加装绝缘隔板。
